<table class="table">
<tbody>
<tr>
<td>
Исполнение
</td>
<td>
5 исполнение тип PL алюминиевая головка
</td>
</tr>
<tr>
<td>
Диаметр монтажной части d
</td>
<td>
4, 6 мм
</td>
</tr>
<tr>
<td>
Длина монтажной части L
</td>
<td>
50, 60, 80, 100, 120, ... до 3150 мм
</td>
</tr>
<tr>
<td>
Крепление
</td>
<td>
без элементов крепления (боковым зажимным винтом гильзы)
</td>
</tr>
<tr>
<td>
НСХ
</td>
<td>
Pt100, Pt500, Pt1000, 100П
</td>
</tr>
<tr>
<td>
Класс (ГОСТ 6651)
</td>
<td>
А, В
</td>
</tr>
<tr>
<td>
Схема эл. соединений
</td>
<td>
4-х проводная, 2-х проводная
</td>
</tr>
<tr>
<td>
Диапазон измеряемых температур
</td>
<td>
0°C...+160°C, -50°С...+180°C, -50°C...+400°C
</td>
</tr>
<tr>
<td>
Время термического срабатывания
</td>
<td>
не более 6 секунд
</td>
</tr>
<tr>
<td>
Межповерочный интервал
</td>
<td>
5 лет для диапазона 0°C...+160°C и -50°С...+180°C;<br>
2 года для диапазона -50°C...+400°C
</td>
</tr>
</tbody>
</table>
<h3>Маркировка ТСП-Н 5 исполнения</h3>
<p>
ТСП-Н 5.0.01.00.4.3.1 — расшифровка по схеме условных обозначений: <br>
5 - Исполнение 5.<br>
0 - диаметр монтажной части 4 мм.<br>
01 - длина монтажной части 80 мм.<br>
00 - без элементов крепления - крепление боковым зажимным винтом в гильзе.<br>
4 - НСХ Pt100 класс В.<br>
3 - Схема электрических соединений 4-х проводная<br>
1 - Диапазон измеряемых температур -50°С...+180°C.
</p>
<p><img width="800" alt="Схема подбора ТСП-Н 5" src="/upload/medialibrary/3ec/3ec3cab5c76129b0c386a42833f893e3/shema-podbora-tsp-5.jpg" height="882"></p>
<h3>Оформление заявки</h3>
<p>При оформлении заявки укажите, пожалуйста, маркировку ТСП-Н (через точку) или требуемые технические характеристики:</p>
<ul>
<li>Исполнение: 5-е (синяя головка) или другое</li>
<li>Длину монтажной части: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600 мм...</li>
<li>Номинальную статическую характеристику: Pt100, Pt500, Pt1000, 100П</li>
<li>Класс допуска: В или А</li>
<li>Схему электрических соединений: 4-х проводную, 2-х проводную</li>
<li>Диапазон измеряемых температур: 0°C...+160°C, -50°С...+180°C или -50°C...+400°C</li>
<li>Требуются ли гильза и бобышка к ТСП-Н</li>
</ul>
<p><br> Заявки присылайте на наш e-mail: <a href="mailto:gt@gigaterm.ru">gt@gigaterm.ru</a></p>";s:4:"TYPE";s:4:"HTML";}

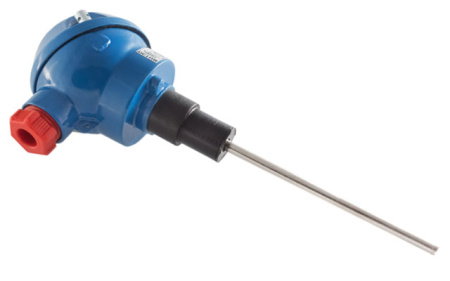

Назначение термопреобразователя ТСП-Н 5
Термопреобразователь предназначен для измерения температуры в системах контроля и автоматического регулирования различного назначения, для которых устанавливается малое время реагирования.
Термопреобразователь должен эксплуатироваться с защитной гильзой.
Конструкция
Термопреобразователь состоит из чувствительного элемента помещенный в защитную трубку ∅4 (∅6), резьбовой втулки, клеммной колодки, алюминиевого корпуса и крышки.
Крышка через резиновую прокладку крепиться на корпусе и фиксируется двумя винтами, создавая при этом герметичное соединение.
Резьбовая втулка имеет косой срез для фиксирования термопреобразователя в гильзе с целью предотвращения несанкционированного доступа к схеме подключения без нарушения пломбировки.
Установка
Термопреобразователь монтируется на трубопровод при помощи гильз защитных конструктивного исполнения 3 и бобышек приварных БП 1 (или БП 2).
ВНИМАНИЕ!
Зазор между гильзой защитной и пазом в резьбовой втулке термопреобразователя составляет ~2 мм.
Пломбировка осуществляется через винт на гильзе, отверстие в корпусе и отверстия двух винтов, зажимающих крышку термопреобразователя.
Подключение
Соединение с внешними устройствами осуществляется при помощи кабеля соответствующего сечения и количества проводов, соответствующего схеме подключения термопреобразователя.
Кабель заводится через сальниковый ввод внутрь корпуса и подсоединяется к схеме через клеммную колодку гайками и шайбами.
Технические характеристики термопреобразователя сопротивления ТСП-Н 5
| Исполнение | 5 исполнение тип PL алюминиевая головка |
| Диаметр монтажной части d | 4, 6 мм |
| Длина монтажной части L | 50, 60, 80, 100, 120, ... до 3150 мм |
| Крепление | без элементов крепления (боковым зажимным винтом гильзы) |
| НСХ | Pt100, Pt500, Pt1000, 100П |
| Класс (ГОСТ 6651) | А, В |
| Схема эл. соединений | 4-х проводная, 2-х проводная |
| Диапазон измеряемых температур | 0°C...+160°C, -50°С...+180°C, -50°C...+400°C |
| Время термического срабатывания | не более 6 секунд |
| Межповерочный интервал |
5 лет для диапазона 0°C...+160°C и -50°С...+180°C; 2 года для диапазона -50°C...+400°C |

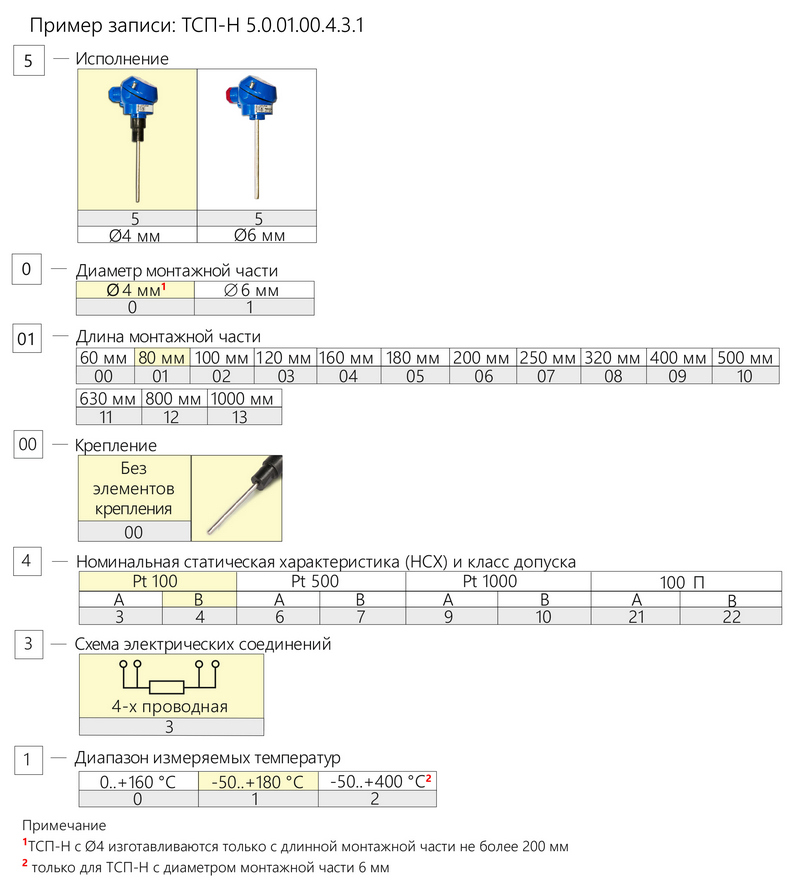

Маркировка ТСП-Н 5 исполнения
ТСП-Н 5.0.01.00.4.3.1 — расшифровка по схеме условных обозначений:
5 - Исполнение 5.
0 - диаметр монтажной части 4 мм.
01 - длина монтажной части 80 мм.
00 - без элементов крепления - крепление боковым зажимным винтом в гильзе.
4 - НСХ Pt100 класс В.
3 - Схема электрических соединений 4-х проводная
1 - Диапазон измеряемых температур -50°С...+180°C.
Оформление заявки
При оформлении заявки укажите, пожалуйста, маркировку ТСП-Н (через точку) или требуемые технические характеристики:
- Исполнение: 5-е (синяя головка) или другое
- Длину монтажной части: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600 мм...
- Номинальную статическую характеристику: Pt100, Pt500, Pt1000, 100П
- Класс допуска: В или А
- Схему электрических соединений: 4-х проводную, 2-х проводную
- Диапазон измеряемых температур: 0°C...+160°C, -50°С...+180°C или -50°C...+400°C
- Требуются ли гильза и бобышка к ТСП-Н
Заявки присылайте на наш e-mail: gt@gigaterm.ru
